Introduzione al principio del processo di pultrusione di Custom Pultrusion Shapes

Sommario

1. L'arte e la scienza della pultrusione: una panoramica

2. Decostruire il processo di pultrusione: un'analisi dettagliata

3. Perché scegliere forme di pultrusione personalizzate? Il portafoglio di vantaggi imbattibili

4. Progettare il futuro: parametri chiave delle forme di pultrusione personalizzate

   • 4.1. Composizione del materiale: il fondamento della performance

   • 4.2. Specifiche dimensionali e tolleranze

   • 4.3. Proprietà meccaniche: il nucleo dell'integrità strutturale

5. Lo spettro di applicazioni: dove la pultrusione personalizzata modella Excel

6. Collaborare per il successo: la tua guida per definire il profilo perfetto

1. L'arte e la scienza della pultrusione: una panoramica

Nel mondo della produzione avanzata di compositi, pochi processi offrono la combinazione unica di efficienza, consistenza e resistenza tipica della pultrusione. Per ingegneri e progettisti che cercano un'alternativa superiore ai materiali tradizionali come acciaio, alluminio e legno, la pultrusione apre un regno di possibilità. Fondamentalmente, la pultrusione è un metodo di produzione continuo e altamente automatizzato per la produzione di materiali compositi con un profilo di sezione trasversale costante. Questa guida approfondisce i principi del processo di pultrusione, con un focus specifico sulle capacità e le specifiche del processoForme di pultrusione personalizzate. Il nostro obiettivo è fornire una comprensione completa di come vengono creati questi profili ad alte prestazioni e del motivo per cui sono il materiale preferito per applicazioni impegnative in innumerevoli settori.

2. Decostruire il processo di pultrusione: un'analisi dettagliata

Il termine "pultrusione" è una combinazione di "trazione" ed "estrusione". A differenza dell'estrusione, che spinge il materiale attraverso uno stampo, la pultrusione tira le fibre di rinforzo e la resina attraverso uno stampo riscaldato per polimerizzare il composito nella sua forma finale. Questa differenza fondamentale è fondamentale per le eccezionali proprietà del prodotto finito. Il processo può essere suddiviso in diverse fasi critiche:

1. Stazione della cantra:Il processo inizia con bobine di fibre di rinforzo continue, come fibra di vetro (roving), fibra di carbonio o aramide. Queste fibre forniscono la resistenza alla trazione primaria del profilo.

2. Sistema di guida:Le fibre vengono guidate e allineate con precisione per entrare nella fase successiva con il corretto orientamento, garantendo una distribuzione uniforme all'interno del profilo.

3. Impregnazione della resina:Le fibre allineate vengono tirate attraverso una vasca di impregnazione della resina (o bagno di "wet-out"). Qui sono completamente saturati con un sistema di resina polimerica liquida, in genere poliestere, vinilestere o resina epossidica. Questa matrice di resina legherà insieme le fibre, trasferirà i carichi tra di loro e fornirà resistenza ambientale e chimica.

4. Stazione di preformatura:Le fibre sature vengono quindi guidate attraverso una serie di preformatori. Questi strumenti modellano delicatamente il materiale in un'approssimazione approssimativa del profilo finale, rimuovendoresina in eccessoe garantire che l'aria non rimanga intrappolata prima che entri nello stampo.

5. Stampo riscaldato:Questo è il cuore del processo. Il materiale preformato e ricco di resina viene inserito in uno stampo in acciaio riscaldato, lavorato con precisione. La temperatura dello stampo viene attentamente controllata per avviare una rapida reazione chimica chiamata "indurimento" o "gelificazione". All'interno dello stampo la resina si trasforma dallo stato liquido a quello solido, assumendo l'esatta forma della cavità dello stampo.

6. Sistema di trazione:Un estrattore continuo, spesso un sistema a morsa a cingoli o alternativo, afferra il profilo polimerizzato e lo trascina attraverso lo stampo a velocità costante. Questa azione di trazione è ciò che guida l’intero processo continuo.

7. Sega da taglio:Una volta che il profilo completamente polimerizzato e indurito esce dallo stampo, viene tagliato automaticamente a lunghezze predeterminate da una troncatrice mobile.

Questo processo continuo si traduce in un prodotto con proprietà e dimensioni eccezionalmente costanti su tutta la sua lunghezza, rendendolo ideale per la produzione in grandi volumi di materiali ad alta resistenzaForme di pultrusione personalizzate.

3. Perché scegliere forme di pultrusione personalizzate? Il portafoglio di vantaggi imbattibili

Optando perForme di pultrusione personalizzaterispetto ai materiali tradizionali o ad altri processi compositi fornisce un vantaggio competitivo significativo. I vantaggi sono numerosi e di grande impatto:

• Elevato rapporto resistenza/peso:I profili pultrusi sono significativamente più resistenti e rigidi dell'acciaio in base al peso, il che porta a strutture più leggere, costi di spedizione ridotti e installazione più semplice.

• Resistenza alla corrosione:A differenza dei metalli, i compositi non arrugginiscono né si corrodono. Sono immuni alla corrosione galvanica e funzionano eccezionalmente bene in ambienti chimici aggressivi, acidi, salini e umidi.

• Flessibilità di progettazione:La capacità di creare praticamente qualsiasi sezione trasversale costante consente l'integrazione di più funzioni in un unico profilo, riducendo tempi e costi di assemblaggio.

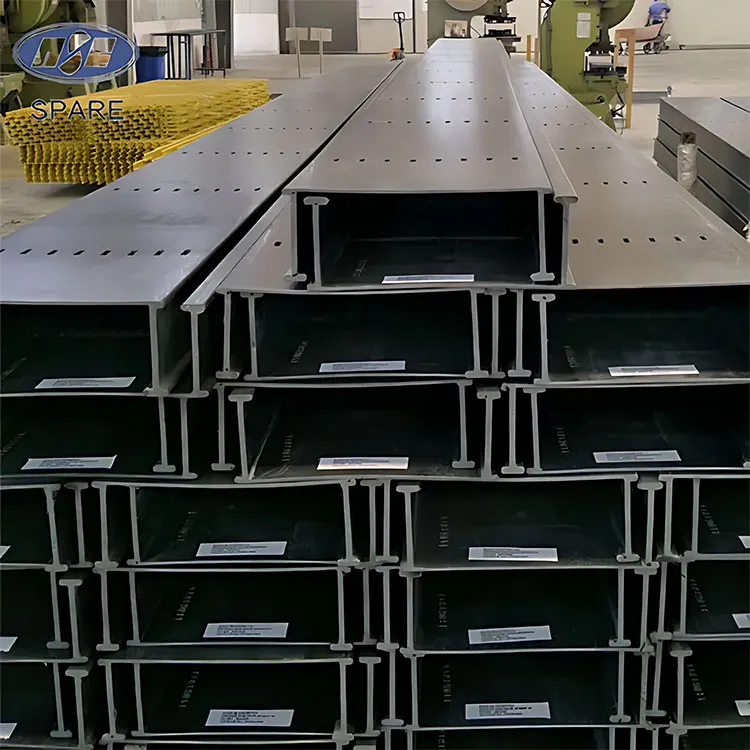

• Eccellenti proprietà dielettriche:Essendo non conduttive, le forme pultruse sono ideali per applicazioni elettriche e di pubblica utilità, come binari per scale, passerelle per cavi e nuclei isolanti.

• Stabilità dimensionale:I compositi hanno un basso coefficiente di dilatazione termica e non sono suscettibili all'assorbimento di umidità come il legno, garantendo che mantengano la loro forma e dimensione in condizioni ambientali variabili.

• Basso costo del ciclo di vita:Anche se il costo iniziale del materiale può essere più elevato, i risparmi derivanti dalla ridotta manutenzione, dalla longevità e dalla facilità di installazione spesso si traducono in un costo totale di proprietà inferiore.

4. Progettare il futuro: parametri chiave diForme di pultrusione personalizzate

Per specificare e utilizzare in modo efficace i profili pultrusi, è essenziale comprenderne i parametri ingegneristici chiave. Queste specifiche definiscono le prestazioni e l'idoneità del profilo per la vostra applicazione.

4.1. Composizione del materiale: il fondamento della performance

Le proprietà di un profilo pultruso sono determinate dalla combinazione del suo rinforzo e della resina.

4.2. Specifiche dimensionali e tolleranze

La pultrusione è nota per mantenere tolleranze dimensionali strette. I parametri standard includono:

• Dimensioni del profilo:Larghezza, altezza, spessore della parete e raggi interni.

• Tolleranza di rettilineità:Tipicamente < 1/8 di pollice per 10 piedi.

• Tolleranza alla torsione:Definito come gradi di torsione per unità di lunghezza.

• Tolleranza sulla lunghezza:Solitamente ± 1/8 di pollice per le lunghezze tagliate.

4.3. Proprietà meccaniche: il nucleo dell'integrità strutturale

ILproprietà meccanichesono i parametri più critici per la progettazione strutturale. Questi sono generalmente forniti in una scheda tecnica. Di seguito è riportato un esempio di proprietà per un profilo in poliestere rinforzato con fibra di vetro standard.

Nota: questi valori sono rappresentativi e possono essere modificati in modo significativo modificando il sistema di resina, il tipo di rinforzo e la frazione volumetrica delle fibre.

5. Lo spettro di applicazioni: dove la pultrusione personalizzata modella Excel

Le proprietà uniche dei compositi pultrusi li rendono ideali per una vasta gamma di applicazioni:

• Edilizia e infrastrutture:Travi strutturali, grigliati, corrimano, infissi e impalcati di ponti. La loro resistenza alla corrosione è preziosa nelle strutture del lungomare e negli impianti chimici.

• Elettricità e servizi:Binari per scale, sistemi di supporto cavi, coperture per antenne e traverse per pali delle utenze. La rigidità dielettrica e la non conduttività sono fondamentali qui.

• Trasporti:Sponde laterali per camion e rimorchi, supporti per pavimento, componenti per autobus esistemi di gestione del carico. Il risparmio di peso si traduce direttamente in un aumento del carico utile e dell’efficienza del carburante.

• Trattamento marino e delle acque:Passerelle, scale, corrimano e componenti strutturali per imbarcazioni e banchine. Sono impermeabili alla putrefazione e ai tarli marini, a differenza del legno.

• Industriale:Gabbie di sicurezza, componenti di trasportatori, strutture di supporto per ambienti corrosivi e attrezzature personalizzate.

6. Collaborare per il successo: la tua guida per specificare il profilo perfetto

Successo conForme di pultrusione personalizzatesi basa su una partnership di collaborazione tra voi e il produttore. Quando inizi un progetto, preparati a discutere:

• Requisiti funzionali:Qual è la funzione principale della parte? (ad esempio, supporto strutturale, isolamento elettrico, resistenza alla corrosione).

• Condizioni di carico:Quali sono i carichi di trazione, compressione, flessione e dinamici previsti?

• Esposizione ambientale:La parte sarà esposta a sostanze chimiche, radiazioni UV, acqua salata o temperature estreme?

• Standard normativi:Esistono standard di settore specifici (ad esempio ASTM, ISO, UL) che devono essere soddisfatti?

• Assemblaggio e finitura:Come si integrerà il profilo con gli altri componenti? Richiederà perforazione, verniciatura o altre operazioni secondarie?

Fornendo informazioni dettagliate, il nssquadra di ingegneripuò aiutare a ottimizzare il design, selezionare la combinazione di materiali ideale e produrre un profilo che offra prestazioni e valore senza pari. Il processo di pultrusione è un potente strumento di innovazione e, con una chiara comprensione dei suoi principi e parametri, puoi sbloccare l'intero potenziale dei materiali compositi per il tuo prossimo progetto.

Se sei molto interessatoNanchino ricambi compositi Yizhengo se hai domande, non esitare a farlocontattaci.
